Монтаж пластиковых окон по ГОСТу: что это такое и как проводится

Нормативная документация, регламентирующая установку окон

Существует определенный набор документов, в которых обозначены особенности монтажа ПВХ окон по ГОСТу. Основной нормативный документ – ГОСТ 30971-2012. Он был создан на основе ГОСТа 30971-2002 и учел современные реалии оконной промышленности, появившиеся в ней инновации.

Кроме того, есть некоторые другие акты:

• ГОСТ Р 52749-2007 – содержит нормативы по монтажу оконных систем выше 12-го этажа.
• СНиП 23-02-2003 – рекомендации по теплоизоляции ПВХ остекления.
• ГОСТ 34378-2018 – регламентирует правила установки подоконников.
• ГОСТ 23166-2021 – включает требования к оконным системам, их теплотехнические параметры.
• ГОСТ 24866-2014 – требования к оконным и дверным блокам.

Принципы установки окон по ГОСТ

Разберем, что значит «монтаж окон по ГОСТ», насколько он целесообразен в климате РФ. Установка по ГОСТ – это технология, предполагающая создание вентилируемого монтажного шва с трехслойной защитой. Нормативы действуют не только на пластиковые конструкции, но и на деревянные, алюминиевые окна.

Принципы правильного монтажа:

• Обязательное использование лент: ПСУЛ, пароизоляционных и диффузных (гидроизоляционных).
• Монтажный слой включает три слоя: изоляционный (утеплитель) в центре и защищенный с двух сторон от факторов среды при помощи лент. Изнутри укладывается пароизоляция, снаружи – паро- и гидроизоляция.
• Трехслойный шов ориентирован на эксплуатацию от 20 лет. Если же технология была нарушена, шов начнет разрушаться через пару сезонов.
• Грамотный выбор крепежей с учетом стенового материала, веса остекления и предполагаемых нагрузок.

Отличие от обычного монтажа окон по ТУ

Монтаж пластиковых окон по действующему ГОСТу предполагает высокое качество установки. Проводится предварительная подготовка, включающая очистку проема, выравнивание, обработку антисептическими средствами для профилактики плесени. При монтаже по ТУ выполняется только устранение загрязнений, например, остатков строительных смесей.

Установка по ГОСТ предполагает индивидуальный выбор крепежей – в зависимости от стенового материала. При ТУ – используются анкера. Соблюдение государственного стандарта предполагает тщательное выравнивание оконного блока с использованием лазерного уровня. Проводится горизонтально и вертикально. Установка по ТУ ограничена проверкой положения по горизонтали.

Правильный монтаж пластиковых окон по ГОСТу предполагает использование уплотнительных лент (ПСУЛ), профессиональной морозостойкой монтажной пены. При обычной установке ленты не монтируются, пена используется любая, порой для экономии – не вполне качественная.

Отличие касается и оформления откосов. При монтаже по ТУ не используется теплоизолятор. При работе по ГОСТ – обязательно утепляют промежуток между стеной и откосом, что положительно сказывается на теплоизоляции остекления в целом.

Государственный стандарт предполагает использование отливов из материалов с высокой шумоизоляцией. По ТУ монтируются металлические отливы, создающие при дожде эффект барабана. Подоконник по ГОСТу устанавливается под определенным углом, с обязательной герметизацией стыков. При обычной установке используется произвольный уклон, герметизация может не проводиться.

Отклонение от нормативов ГОСТа приводит к изначально низкому качеству установки оконных блоков. Решив сэкономить, заказчик рискует через пару сезонов столкнуться с разгерметизацией конструкции, провисанием или деформацией створок, появлением конденсации. Окна, поставленные не по ГОСТ, хуже изолируют, могут продуваться. Зимой на стыках появляется наледь.

Основные различия монтажа по ГОСТ и ТУ представим в форме таблицы.

Монтаж по ТУ может быть дешевле, но по итогу вы получите остекление низкого качества, с использованием дешевых материалов. Работы могут выполнять неквалифицированные монтажники, нарушающие ключевые технологические процессы. Поэтому настоятельно рекомендуем выбирать установку ПВХ окон по ГОСТ.

Монтаж остекления по ГОСТу: за и против

Недостаток один – монтаж по ГОСТу дороже, чем базовая установка по ТУ. Но вы получите теплое, герметичное остекление, которое не будет создавать проблем в течение 50-60 лет эксплуатации. Есть смысл заплатить за свой комфорт, чтобы не возвращаться к вопросу обновления остекления.

Плюсов ощутимо больше:

• Монтажный шов надежно защищен и не разрушится от осадков и ультрафиолета.
• Управлять створками вы сможете без усилий.
• В работе использована морозостойкая монтажная пена, профессиональные аксессуары, прочные крепежи, соответствующие стеновому материалу.
• Створка плотно примыкает к раме, тепловых потерь и продуваний нет.
• Фурнитура не испытывает чрезмерную нагрузку, прослужит заявленное производителем время.
• Исключены появление плесени, деформация створок или рам, разгерметизация.

Монтаж по ГОСТ должны проводить специалисты, прошедшие специальное обучение.

Основные этапы установки окон по ГОСТу

Предлагаем познакомиться с инструкцией по монтажу ПВХ окон по ГОСТ, которой придерживаются оконщики. Вы будете понимать, не пытаются ли вас ввести в заблуждение.

Предварительная подготовка

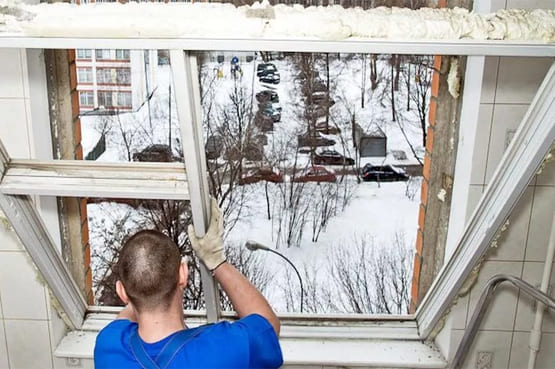

Проводится демонтаж старого остекления. Проем осматривают на предмет сколов, трещин, неровностей, пятен плесени. Оконщики удаляют загрязнения (остатки строительных смесей, старых теплоизоляторов), выравнивают, устраняя перепады и выбоины, заделывают трещины и сколы. Если остекление первичное, в новом доме, достаточно удостовериться, что проем ровный. И удалить строительную пыль. Чтобы герметики лучше сцеплялись с поверхностями, их покрывают специальным праймером.

Зазоры для монтажного шва должны быть равными со всех сторон проема, это позволит не допустить появления «мостиков холода» и сократит тепловые потери в зоне остекления.

Фиксация окна

При установке ПВХ окон по ГОСТ обязательно проверяют положение каждого оконного блока в проеме. Проверка – горизонтально и вертикально. Для точности используют лазерный уровень. Совокупное отклонение, согласно нормативам, не должно превышать 4,5 мм на высоту системы. Оптимальное значение – 3 мм на метр.

Со внешней стороны на раму фиксируется лента ПСУЛ, на торец – пароизоляционная лента.

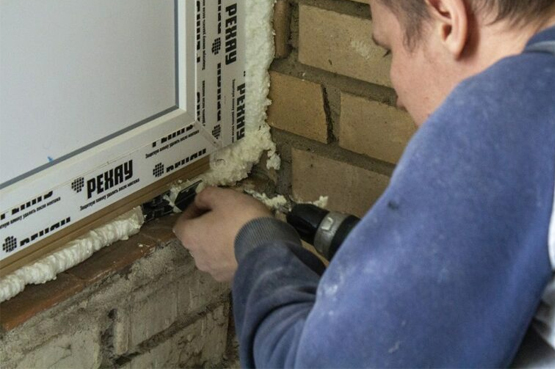

Фиксация оконного блока начинается с нижней части рамы. Чтобы выровнять конструкцию, используют опорные прокладки, устанавливаемые между коробом и проемом. Когда положение внизу ровное, и рама закреплена, окно выравнивают и фиксируют в верхней и боковых плоскостях.

Специалисты при работе от ГОСТ сначала удостоверяются, что положение окна идеально ровное и только потом – используют полный комплект крепежей. В некоторых случаях для прочной фиксации используется несколько видов крепежей, например, анкерные пластины и анкерные болты. Количество крепежей для 2-створчатого окна, согласно нормативам – не менее 14 штук.

Допустимый шаг креплений для разных окон:

• Деревянные – до 80 см.
• Алюминиевые, пластиковые – до 70 см.
• От внутреннего угла рамы до крепежа – расстояние 15-18 см.
• От импоста до крепежа – расстояние 12-18 см.

Глубина захода анкера в кирпичную или деревянную стену – от 8 см. В бетонную стену – не менее 6 см.

Монтажный шов

Монтаж окон ПВХ по ГОСТу предполагает использование уплотнительных лент ПСУЛ, задача которых – изолировать монтажный шов от факторов внешней среды – влаги, пара. В итоге шов устойчив к механическим нагрузкам, перепадам температуры, влажности. Он сохранит свою герметичность на длительное время. Установка по нормативам обеспечивает трехслойную защиту шва:

• Внешняя часть проема защищена лентой ПСУЛ.

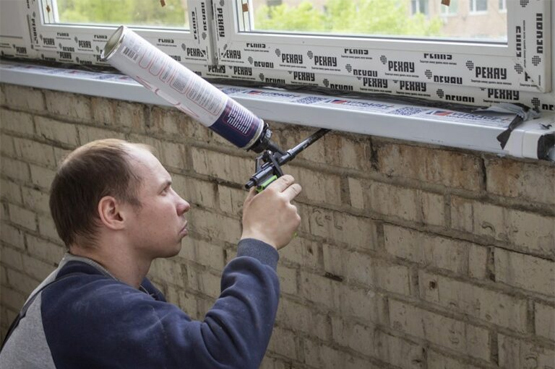

• Щель между проемом и оконным блоком задувается профессиональной монтажной пеной.
• Для защиты изнутри после застывания пены используется пароизоляционная лента.

Согласно нормативам, монтажный шов не должен иметь пустот с воздухом. Поэтому профессионалы наносят монтажную пену в несколько слоев, дожидаясь застывания предыдущего. Если окно с четвертью, например, в кирпичном доме, запенивается зазор между коробкой и выступом стены.

Монтаж подоконника

Длина подоконной доски – до 3 метров. Уклон – 1 градус. Чтобы не допустить конденсации в холодный сезон, важно, чтобы тепловые волны от радиатора поступали к остеклению. Поэтому ширина подоконной доски не должна выступать за границы проема более чем на 5 см. Согласно ГОСТ 30971, при монтаже подоконника ПВХ окна, его края заводят на стену на 5-10 см. А под нижний профиль коробки – на 2 см. На стыках подоконной доски с другими компонентами остекления наносится силиконовый герметик.

Между подоконной доской и батареей должно быть расстояние порядка 6 см, но это требование не строгое. Расстояние может быть скорректировано с учетом высоты парапета или проема.

Установка отлива

При монтаже отливы учитывают ветровую нагрузку. На ее основании рассчитывают расстояние, на которое элемент выступает за границы стены. Чем больше нагрузка – тем больше выступ. Ширина отлива – 3-8 см.

ГОСТ регламентирует установку подставочного профиля под нижней плоскостью остекления. Подставочник позволяет защитить раму от проникновения осадков. Отлив при этом монтируется на 5-8 градусов и заводится за нижнюю плоскость рамного профиля. Со стороны монтажного шва под отлив укладывается пароизоляция.

Рекомендуем использовать отливы из стали 0,5 мм толщиной. Оборотная сторона должна быть покрыта специальной звукопоглощающей мастикой – для защиты от эффекта барабана при осадках.

Оформление откосов

Рассматривая пошаговую технологию монтажа ПВХ окон по ГОСТ, нужно рассказать о том, как проходит оформление откосов. Могут использоваться разные материалы: пластиковые панели, гипсокартон, шпаклевка, плиты МДФ. Полость между стеной и самим откосом не оставляют полой, а закрывают теплоизолятором или монтажной пеной – для улучшения теплоизоляционных параметров окна.

Использовать штукатурку можно, но помните, что на поверхности появятся трещины. Гипсокартон и МДФ лучше устанавливать на обрешетку из металлопрофиля. Панели монтируют так, чтобы они закрывали монтажный шов, но не мешали эксплуатации подвижных створок. Со внешней стороны шов маскируют нащельниками – уголковыми элементами, препятствующими проникновению влаги и УФ-лучей.

Обзор популярных ошибок при монтаже окон

Разберем распространенные ошибки технологии, которые могут допускать оконщики при установке пластиковых окон по ГОСТу:

• Некорректно определены размеры оконного блока. Если окно больше или меньше проема, придется расширять проем или использовать больше монтажной пены, что негативно скажется на качестве остекления.
• Отказ от использования ПСУЛ или неверная ее укладка. Непроведение пароизоляции остекления. В итоге монтажный шов не защищен.
• Уменьшение количества крепежей.
• Нарушение расхода монтажной пены. Экономия или наоборот, чрезмерное количество, негативно сказываются на качестве установки. И могут привести к разрушению шва.
• Ошибки в монтаже отлива. В итоге он не защищает остекление от осадков и создает шум при дожде.

Самая опасная ошибка – несоответствие размеров проема и конструкции. Незначительные отклонения можно компенсировать опорными подкладками. Но существенные расхождения негативно скажутся на герметичности, повлекут перекос створок и рамы. Могут вызвать деформацию оконного блока с необходимостью замены. Поэтому обращайтесь в компании, предлагающие бесплатный замер. В договоре должно быть прописана зона ответственности за нарушение технологии монтажа. Если окно выйдет из строя из-за нарушений, допущенных монтажниками, исправлять ситуацию оконщики должны за свой счет.

Чек-лист для покупателя: как проверить окна при приемке работы

Предлагаем чек-лист, по которому вы сможете проверить, соблюдены ли требования ГОСТ при монтаже ПВХ окна в вашем помещении.

Монтажный шов должен быть полностью герметичен. Его покрывают пеной, которая после окончания работы начинает затвердевать. Вы можете увидеть, равномерен ли слой пены, нет ли участков, на которых она отсутствует. Если есть – требуйте завершить работу качественно. Проверить герметичность поможет пламя зажигалки. Зажгите ее и пройдитесь по периметру оконного блока. Огонек не должен отклоняться. Если колеблется – на данном участке герметичность нарушена.

Рама не должна шататься. Вы можете проверить, плотно ли зафиксировали окно в проеме, просто попробовав «покачать» окно. Никаких движений при вашем воздействии быть не должно. Если рама поддается – установка прошла с ошибками. Требуйте переделать, документы не подписывайте.

Стеклопакет должен быть надежно зафиксирован. Часто при монтаже светопрозрачное заполнение извлекают и ставят в уже установленную раму. Проверьте, плотно дли зафиксирован стеклопакет, надавив на него. Никакого люфта быть не должно – заполнение полностью статично.

Створки должны открываться, закрываться и откидываться без усилий и посторонних звуков. Попробуйте несколько раз открывать и закрывать створку. Она не должна задевать раму, издавать скрипы или щелчки.

Примыкание створки к раме должно быть плотным. Проверить поможет лист А4. Поместите его между рамой и створкой и закройте окно. Попробуйте вытянуть лист. Если он выходит легко – прижим недостаточен. Если лист рвется – плотность максимальна.

Измерьте линейкой расстояние, на которое подоконник и отлив выступают за границы стены. Для подоконника значение 6 см, для отлива – 8 см. Если вы выбрали широкую подоконную доску, она должна оснащаться специальными отверстиями, иначе теплый воздух не будет поступать от батареи к окну. И появится конденсат.

Помните, что мастера из надежных компаний не препятствуют проверке, не торопят заказчика. Если «специалисты» спешат, уверяют, что «все в порядке, распишитесь и мы пойдем», это недобрые знаки. Не отпускайте их до тех пор, пока не удостоверитесь в том, что работа выполнена на совесть.
