Как организовать освещение на балконе или лоджии

Проектирование электрики на балконе: с чего начать

Выбор кабеля, проводки и материалов

Перед тем, как вывести свет на балкон, нужно проверить всю электрику в доме. Если ремонт давно не делали, лучше обновить всю проводку в квартире, чтобы снизить риски и сделать систему стойкой к повышенным нагрузкам.

Что учесть при планировании:

• как кабель будет проведен по стене – с помощью коробки или штробы;
• откуда планируется запитка – от щитка, распределительной коробки в коридоре или соседней комнате, от ближайшей розетки;
• сколько светильников планируется, их мощность.

Если планируется установить электрический теплый пол, его тоже нужно учитывать в общие «расходы».

Выбор кабеля

Нет никаких предпочтений по материалу. Можно прокладывать медный или алюминиевый кабель, главное, чтобы он совпадал с проводкой по всей квартире. Разводка электрики на балконе алюминиевыми кабелями может проводиться с утолщенным силовым проводом – сечением 4 кв.мм. Если планируется только освещение, будет достаточно 2,5 кв.мм сечения. Главное, чтобы алюминиевые кабели изготавливались из пригодных для этого сплавов, стандартизованных по строительным правилам.

Общие правила:

1. Если не планируется каких-либо чрезвычайных нагрузок, а обычные светильники, установка компьютера или небольшой обогреватель, то достаточно кабеля сечением до 1,5 кв.м. Для розеток и ввода кабель должен быть толще – 2,5 кв. мм. Его хватит на нагрузку до 3 кВт.
2. Если суммарная мощность планируется более 3 кВт, лучше взять вариант с увеличенным сечением – 4 кв.мм. Если розетки и лампочки планируется размещать на одной линии, можно использовать кабель 2,5 кв.мм.

Марку можно выбирать в зависимости от предпочтений: европейские модели или их аналоги самые качественные. Можно использовать двухжильный кабель, если есть заземление – трехжильный.

Типы электропроводки и правила выбора

Чтобы электрика прослужила долго, нужно учитывать, какую конфигурацию имеет балкон или лоджия. В одном случае проводку прокладывать легко, а если помещение сложной формы – процесс становится более трудоемким.

Виды проводки:

• наружная;
• внутренняя.

Внутренняя (скрытая) прокладывается до ремонта, потому что требует штробления стен. Потом поверхность выравнивается, а отделочные материалы полностью скрывают места расположения проводки. В итоге проводов не видно, все выглядит эстетично.

Наружная прокладывается в специальные пластмассовые каналы, которые фиксируются вдоль стен. Кабель-каналы безопасные, служат долгие годы. Их монтаж проводится быстро, правда они менее эстетичные – вся проводка, по сути, остается на виду. Наружная проводка идеальна, если нужно разводка электрики на балконе проводится в экстренном режиме или если ремонт уже закончен, и нет смысла портить декоративную отделку из-за укладки проводки.

Фурнитура и вспомогательные материалы

Перед началом работ необходимо купить розетки, выключатели, распределительную коробку и другие обязательные элементы.

Для монтажа проводки в зависимости от типа понадобятся такие вспомогательные элементы:

• гофрированные рукава;
• электротехнический плинтус;
• крепежи – дюбели, шурупы, саморезы.

Внимательно стоит отнестись к подбору автоматики. При подключении к розетке или распределительной коробке не требуется автоматический выключатель или УЗО (устройство защитного отключения). Но если планируется большая нагрузка, а проводка будет тащиться напрямую от щитка, может понадобиться автомат.

Освещение балкона – выбор типов светильников и их расположения

Основные точки расположения светильников нужно знать заранее – чтобы понять, куда тянуть проводку. В идеале подготовить мини-проект, в котором прописать план обустройства помещения.

Варианты, как сделать освещение на балконе или лоджии:

1. Верхний свет. Понадобятся потолочные светильники. Их подбирают с учетом помещения: на небольшом балконе можно поставить один светильник по центру потолка. Если лоджия или балкон длинные, может понадобиться 2-3 светильника. Главное, чтобы потолочные светильники были компактными и минималистичными. Вычурные люстры не очень уместны. Также важно правильно обслуживать потолочные источники света. Обнаружить конденсат, протечку дождевой воды или другую сырость на потолке сложнее, чем на уровне глаз. Поэтому при верхнем свете нужно уделять больше внимания сухости проводки.

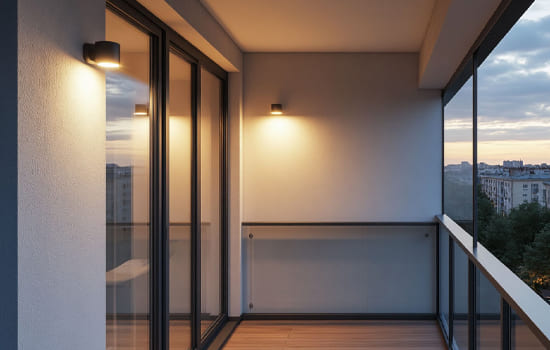

2. Настенный свет. Он может быть функциональным или использоваться только как декоративная подсветка. Бра и другие настенные светильники должны быть компактными, а выключатели на них – эргономичными. Можно выбирать светильники с поворотными плафонами, если нужен направленный свет: например, для чтения или работы.
3. Настольные светильники. Нужны, если планируется организовать на балконе кабинет, рабочую или обеденную зону. Лампы могут быть любыми в зависимости от ваших пожеланий. Плафоны на гибких ножках удобны, если нужен направленный свет.
4. Трековые системы. Модный вариант – трековое освещение. Его можно организовать на балконе или лоджии, кухне, в гостиной. Разные элементы – прожекторы подвесы, споты – соединяются на одном треке. Светильники могут быть разнонаправленными или смотреть в одну точку.

Можно использовать дополнительные приемы освещения в декоративных целях. Например, потолочные светильники можно организовать с подвесами – когда плафон спущен на шнуре. Это выглядит стильно и современно.

А для декоративного освещения стены можно использовать светодиодную ленту. Ее можно оставить на виду или монтировать скрытым способом: под столешницами, полками, подоконником, чтобы сделать акцент на той или иной зоне.

Количество светильников и их мощность подбираются индивидуально, главное, чтобы освещенность была не ниже допустимой по санитарным нормам. Также нужно обращать внимание на тип и форму лампочек, температуру света, возможность ламп работать в одном или нескольких режимах.

Есть небольшие настольные лампы, работающие на аккумуляторе. Они не очень мощные, но могут использоваться как временный вариант или дополнительные источники освещения. Светильники на аккумуляторах – отличный способ организовать освещение на балконе без проводки электричества.

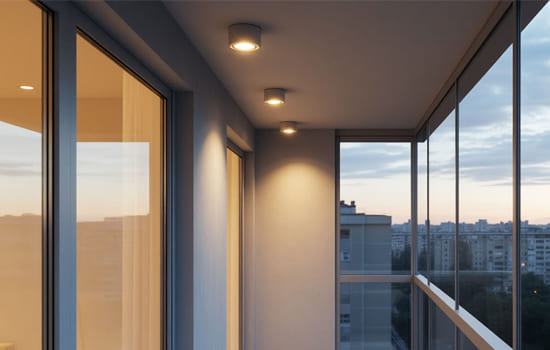

Варианты управления освещением

Чтобы быстро включать и выключать освещение, нужно настроить систему управления. С типом управления лучше определиться заранее. Ее выбирают с учетом количества и мощности светильников, точки запитки. Также важно назначение балкона или лоджии: если на ней планируется иногда отдыхать, а не работать каждый день, требования менее строгие.

По способу монтажа все выключатели можно разделить на две группы:

• для скрытой проводки – устанавливаются в круглый подразетник в углублении в стене;
• для наружной проводки – укладываются прямо поверх стены.

Все узлы должны быть изолированными.

Классические выключатели

Оптимальный вариант для большинства проектов. Они механические: нужно нажать на кнопку или клавишу, дернуть за шнурок, повернуть ручку. Бюджетный вариант. Отлично, если на лоджии или балконе установлена простая электрика. А вот к «умному дому» или другим интеллектуальным системам механические выключатели подключить сложно.

По условиям эксплуатации выключатели подразделяются на:

• обычные – для помещений с нормальной влажностью;
• влагозащитные – стойкие к осадкам, водяному пару.

Также есть сенсорные выключатели. Они стоят дороже, но удобнее в эксплуатации. Выглядят более стильно и современно. Считаются более долговечными, чем механические, потому что нет подвижных деталей. Сенсорные выключатели могут иметь одну или несколько чувствительных зон.

Выключатели различаются по силе тока. Маломощные выключатели рассчитаны на силу тока до 6 ампер. Мощные рассчитаны на ток свыше 16 ампер. Все современные розетки и выключатели рассчитаны на силу тока 16 ампер и выше.

Диммеры

Они напрямую регулируют подачу тока с большой частотой – более 100 раз в секунду. Человеческий глаз не улавливает такую частоту, и визуально кажется, что лампа плавно меняет режимы работы. По сути, такие выключатели универсальные: с их помощью можно не только включать-выключать свет, но и регулировать яркость.

По функциональности диммеры бывают разных типов:

• механические – у них есть поворотная ручка или реле, которым можно регулировать яркость;
• электронные – подача тока регулируется прикосновением к сенсору.

Чтобы сделать диммерное освещение балкона или лоджии, нужно правильно подобрать лампочки. С большинством диммерных светильников хорошо сочетаются лампы накаливания и галогеновые. Также есть специальные диммеруемые лампы. Они имеют специальную маркировку. Перед покупкой лучше перепроверить совместимость лампы и конкретного светильника.

При установке низковольтной лампочки требуется специальный диммер с фазорегулятором. Для обычного трансформатора нужен фазный диммер.

Датчики движения и освещенности

Относятся к комбинированному типу. Используются специальные датчики, которые подают сигнал на выключатель и позволяют управлять светильниками.

Освещение потолка на балконе удобно организовать с датчиками присутствия. Свет включается, когда кто-то заходит в помещение. Они также удобны для остекленных балконов и лоджий, ванных, коридоров. Они включаются сразу, как засекут движение, и выключаются через определенное количество времени, когда движение не зафиксировано.

По похожему принципу работают датчики движения. Их чаще используются для наружного освещения. Устанавливают на фасадах, у входа в дом или на террасу. Они также зарекомендовали себя для открытых балконов. Датчики срабатывают на пешехода или автомобиль. Включаются мгновенно, а выключаются – по истечению определенного времени.

На уровень освещенности обычно срабатывают уличные светильники. Они работают по принципу фонарей и включаются в то время, когда обнаруживают пороговое значение естественной освещенности. Вечером они зажигаются, а утром после рассвета – выключается. Этот отрезок времени, когда источники света работают, меняется в зависимости от длины светового дня.

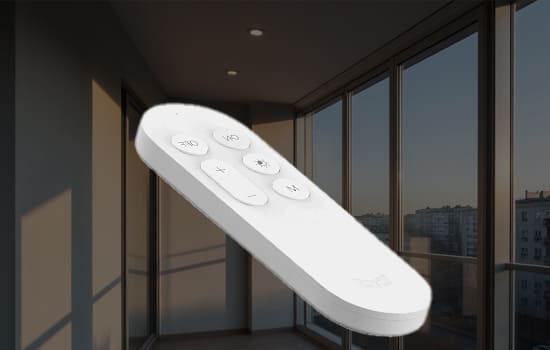

«Умное» управление

Используется специальная система, которая подчиняется более крупной системе автоматизации здания. Прежде чем решить, какое управление будет использоваться, нужно учесть специфику программного обеспечения и другие нюансы. Также умные системы дорогие, и не всегда такое освещение «рентабельно» ставить на балкон, особенно если он используется редко. Некоторые программы сейчас недоступны, поэтому нужно искать аналоги. Можно подключить выключатели к умному дому и управлять освещением через смартфон.

Особенности смарт-управления светильниками:

• можно включать и выключать свет на большой дистанции мгновенно или с фиксированной задержкой – например, 30 секунд или 2 минуты;
• есть возможность устанавливать специальные таймеры однократно или периодически, чтобы контролировать энергопотребление в доме;
• присутствует опция синхронизации с включением кондиционера, кофеварки и другой бытовой техники;
• можно составить программу, по которой светильники будут включаться ежедневно, периодически или в определенные дни недели.

Также умные системы позволяют выгрузить статистику энергопотребления и другие данные, в том числе визуализируют информацию в графиках. Это позволяет полностью, следить за энергетической системой жилья.

Розетки: как расположить и какие выбрать

Все розетки должны располагаться в удобных местах, чтобы к ним было легко добраться независимо от наличия и расположения мебели. Обычно больше розеток монтируют в рабочей зоне. Из-за особенностей наружной перегородки – она тонкая и облегченная – обычно розетка на балконе устанавливается на внутренней стене здания, чтобы свет был комфортным, а проводку и вспомогательные элементы не пришлось тянуть далеко.

Общие правила:

1. Розетка должна быть минимум на 30 см выше уровня пола, чтобы не забивалась пылью и не намокала при влажной уборке.
2. По высоте она должна быть не выше уровня глаз, чтобы до нее при необходимости было легко дотянуться.
3. Хорошее место установки, помимо зоны на стене под внутренним окном – в боковых стенах. А вот выводить силовой провод через балконную дверь запрещено.

Перед работой нужно подготовить схему установки с учетом расположения линий, точек и сечения кабелей. Для внутренних розеток нужно предварительно подготовить углубление в стене. Обязательно использовать подрозетники.

Виды розеток для балкона:

• классические – подойдут для остекленного балкона или лоджии, где температура комфортная, а влажность – невысокая;
• специальные влагостойкие – подходят для неостекленных помещений, потому что не боятся дождя, снега, тумана.

После монтажа внутренней розетки нужно провести декоративную отделку, чтобы скрыть все неровности стены. Работа с электрической сетью – сложный и потенциально опасный процесс, с которому допускаются только специалисты. По этой причине категорически запрещено заводить освещение на балконе своими руками, если нет соседствующего опыта и навыков. Безопаснее и проще вызвать опытного электрика. Вызов специалиста, в итоге, выйдет дешевле, потому что не надо будет расходовать много материала переделывать работу и исправлять ошибки после неправильной установки.

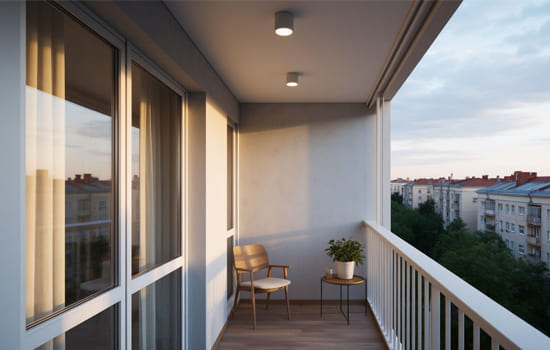

Особенности для открытых балконов

Условия на открытом балконе не отличаются от улицы. Парапет может частично закрывать от дождя, но только если это не ливень или косой дождь. Порывы ветра также вносят коррективы. Обычно на открытых балконах жарко летом и холодно зимой.

Системы освещения и распределения электроэнергии должны быть защищены от таких факторов:

• длительные морозы;
• перепады температур;
• жара;
• УФ-лучи;
• сырость;
• пыль, мелкий песок и другая взвесь, которая приносится воздухом.

Чтобы сделать освещение на открытом балконе, нужно подбирать стойкие проводку, розетки, светильники и лампочки. Они выдерживают все неблагоприятные факторы. Не боятся даже промерзания или проливного дождя. Дизайн обычно выбирается минималистичный, ведь в первую очередь элементы должны быть функциональными.

Какие светильники лучше использовать:

• уличные;
• ландшафтные;
• съемные, например, гирлянды.

Все лампы должны быть герметичными. Для их маркировки используются специальные обозначения. Для открытых помещений, условия в которых не отличаются от уличных, нужны светильники с индексом IP от 4 до 6 и выше. IP – маркировка для приборов освещения, стойких к влаге, пыли, температурных скачков. Чем выше индекс, тем лучше. Например, для остекленных помещений подойдут модели с IP до 4. Используются цифры от 0 до 6, где 0 – полное отсутствие пыле- и влагозащиты, 1 – защита только от вертикальных капель, 3 – от наклонного дождя, 5 – усиленное сопротивление каплям, брызгам, струям, 6 – полная влагостойкость.

Монтаж: план работ

Главное – обеспечение безопасности для монтажников и жильцов. Поэтому прежде как провести свет на лоджию или балкон, необходимо продумать план защиты электроприборов от климатических факторов и механического повреждения.

Правила безопасности:

1. Внешняя проводка всегда должна укладываться в короб.
2. Для холодных балконов нужны светильники IP 0-4, улицы – IP 5-6.
3. Все работы по монтажу проводится только при выключенном электричестве в квартире.

Монтажник во время работы должен носить специальные резиновые перчатки, электрозащитную обувь и другие средства индивидуальной защиты.

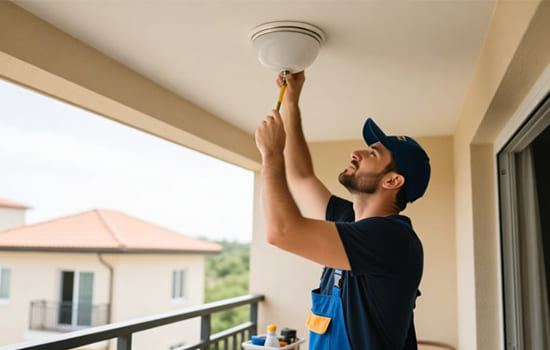

Как провести электрику и освещение на балкон – этапы работы:

1. Подготавливается схема с разметкой всех точек. Выбирается точка подсоединения.
2. Формируется канал для кабеля. При скрытом типе монтажа штробятся стены, при открытом – устанавливается пластиковый кабель-канал.
3. Кабели закрепляются внутри штробы. Провода фиксируются с равномерным шагом в 20-30 см.
4. Устанавливается розетка. Ее подключение осуществляется после соединения внутренней и внешней проводки.
5. Все элементы соединяются в одну цепь.
6. Вводный кабель подключается к главному автомату или ближайшей розетке – смотря от чего проходила разводка.
7. После оценки мультиметром. Проводится проверка работы розеток, тестовое включение светильника.
8. Если все хорошо, штробы заделываются для эстетики.

Удобно, если розетка одна. Если их несколько, для установки потребуется распределительная коробка.
